金手指插槽的作用是什么?设计规范是什么?

时间:2023-04-28浏览次数:760

金手指插槽用于连接两个相邻PCB之间的触点。除了其导电性之外,金手指插槽的目的是在重复使用期间保护连接边缘免受磨损。由于硬金在其指定厚度下的强度,金手指插槽可以使PCB在相应的插槽中连接、断开和重新连接多达1000次。


金手指插槽的功能是多用途的。在任何给定的计算机设置中,由于PCB金手指的存在,你会看到许多外围设备连接到计算机本身。金手指插槽最广泛的用途包括:


互连点:当辅助PCB连接到主主板时,它是通过几个母插槽中的一个来完成的,如PCI、ISA或AGP插槽。通过这些插槽,金手指在外围设备或内部卡和计算机之间传输信号。


特殊适配器:金手指插槽可以为个人电脑增加许多性能增强。通过垂直插入主板的次级PCB,计算机可以传输增强的图形和高保真的声音。由于这些卡片很少分离和重新连接,金手指插槽通常比卡片本身更持久。


外接:已经加入电脑站的外设通过金手指插槽连接到主板上。扬声器、低音炮、扫描仪、打印机、显示器和其他设备被插入计算机塔后面的特定插槽中。这些插槽依次连接到与主板相连的PCB上。


为了使相应的设备工作,它自己的卡必须连接到电源。手指和主板上相应的插槽让这一切成为可能。金手指为远程和固定计算设备的用户提供PCB模块的操作能力和现代功能。


PCB系统的灵活性,通过不同的插槽连接不同类型的卡,使同一台计算机在5年或10年内定期升级成为可能。每次更新声卡或显卡时,都可以将原来的声卡从主板上删除,换上新的改进型号。通过每次更新,PCB金手指保持通用连接触点。

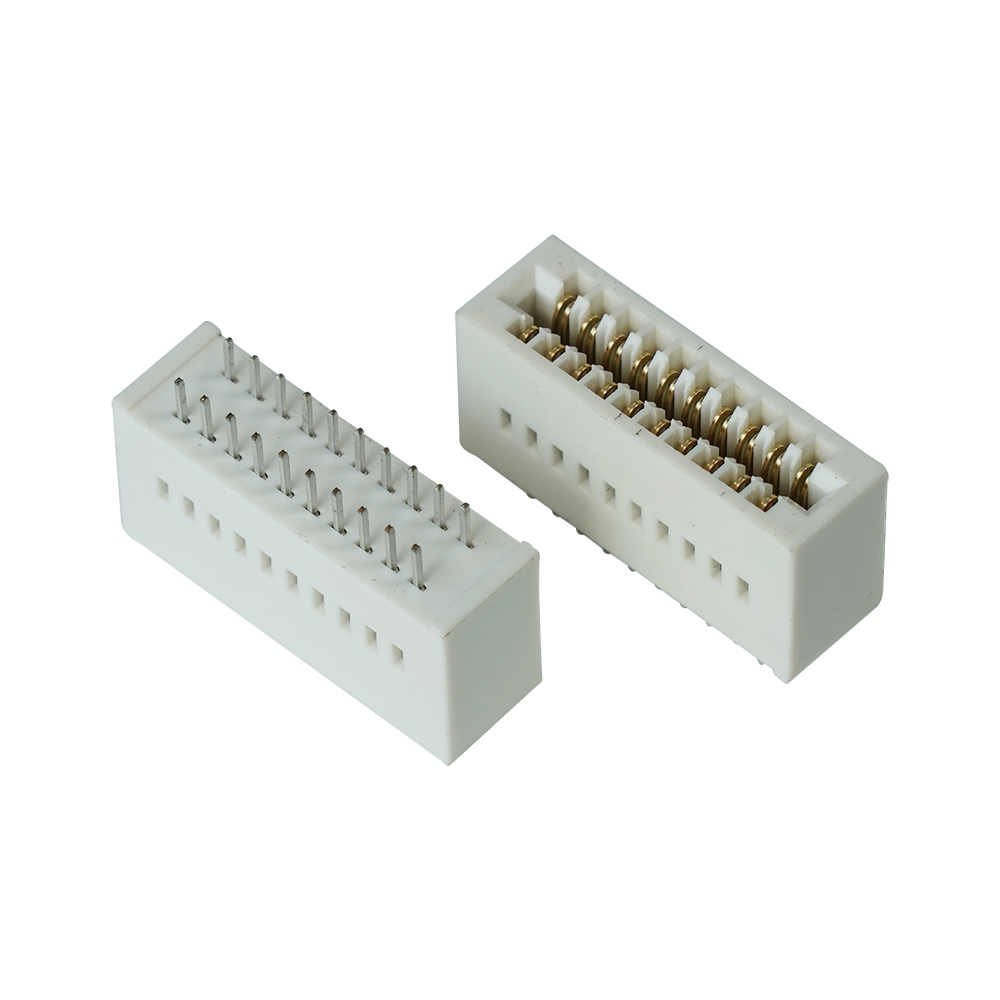

金手指插槽

金手指插槽的设计规格是什么?


1.面向PCB边缘的PCB内层必须不含铜,以防倒角时暴露。


2.金手指1mm以内不建议加甲状旁腺激素。


3.保持金手指与电路板轮廓之间的距离至少为0.5毫米


4.对标准间距值的任何妥协都可能导致PCB的弱化和失效。


5.不要在金手指附近使用阻焊膜或丝网印刷。


6.金手指要放在PCB中心朝外的位置。
